Anleitung Löwen Turnier Dart HB8-96
12. | Ersatzteil-Liste | |
12.1. | Gehäuse | |
12.2. | Gehäuseoberteil | |
12.3. | Elektronikfach | |
12.4. | Dartscheibe HB8-96 | |
12.5. | Dartscheibe HB8-96 Amerikanisches Target | |
12.6. | Münztür, vollständig ohne Münzprüfer | |
12.7. | Tasten | |
12.8. | Systemverdrahtung |
12. Ersatzteil-Liste

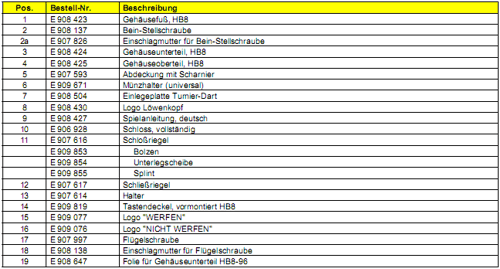

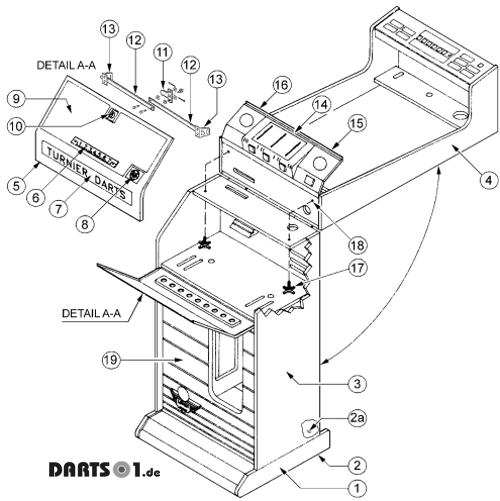

12.1. Gehäuse
![Dart-Automat-Gehaeuse Dart-Automat-Gehaeuse](https://www.darts1.de/ausruestung/Dart-Automat-Gehaeuse.gif)
![Automaten-Beschreibung Automaten-Beschreibung](https://www.darts1.de/ausruestung/Automaten-Beschreibung.gif)

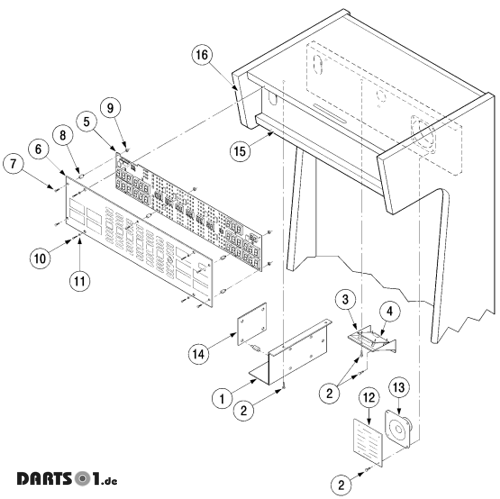

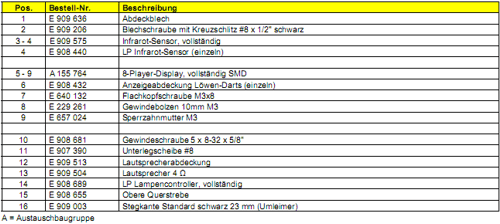

12.2. Gehäuseoberteil
![Dart-Automaten-Oberteil Dart-Automaten-Oberteil](https://www.darts1.de/ausruestung/Dart-Automaten-Oberteil.gif)
![Dart-Automaten-Bestellnummern Dart-Automaten-Bestellnummern](https://www.darts1.de/ausruestung/Dart-Automaten-Bestellnummern.gif)

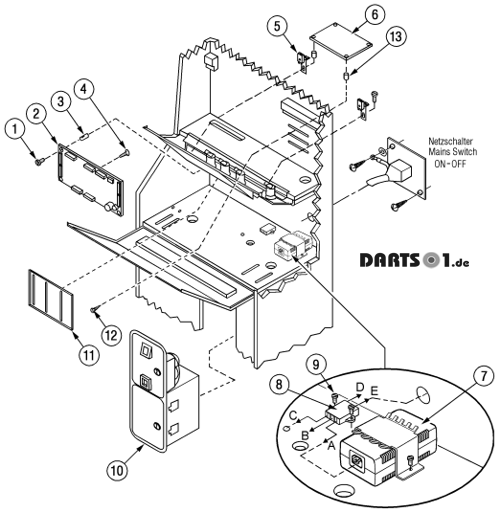

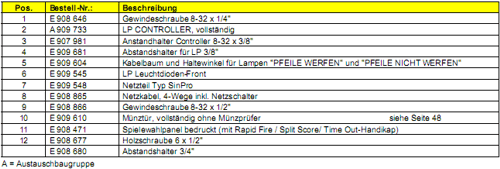

12.3. Elektronikfach
![Dart-Automat-Elektronikfach Dart-Automat-Elektronikfach](https://www.darts1.de/ausruestung/Dart-Automat-Elektronikfach.gif)
![Beschreibung-Elektronikfach Beschreibung-Elektronikfach](https://www.darts1.de/ausruestung/Beschreibung-Elektronikfach.gif)

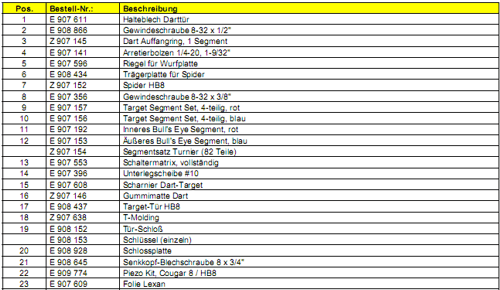

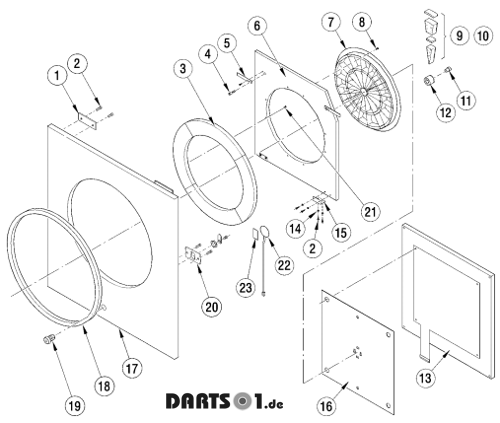

12.4. Dartscheibe HB8-96
![Dartscheibe-HB8-96 Dartscheibe-HB8-96](https://www.darts1.de/ausruestung/Dartscheibe-HB8-96.gif)
![Beschreibung-HB8-96 Beschreibung-HB8-96](https://www.darts1.de/ausruestung/Beschreibung-HB8-96.gif)

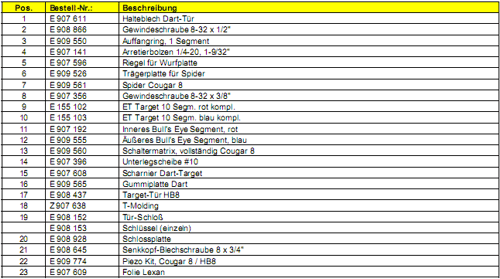

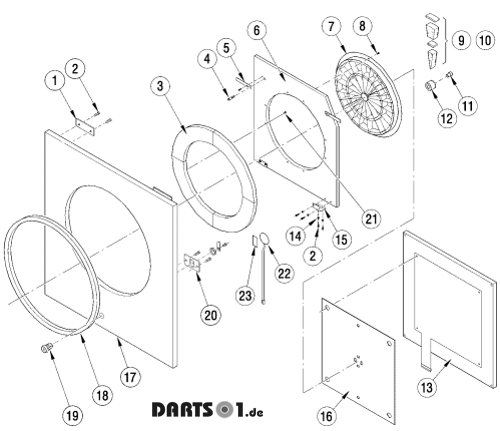

12.5. Dartscheibe HB8-96 Amerikanisches Target
![Amerikanisches-Target Amerikanisches-Target](https://www.darts1.de/ausruestung/Amerikanisches-Target.gif)
![Beschreibung-Amerikanisches-Target Beschreibung-Amerikanisches-Target](https://www.darts1.de/ausruestung/Beschreibung-Amerikanisches-Target.gif)

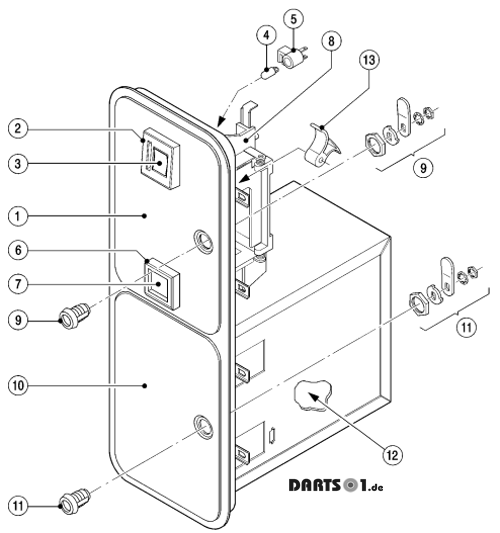

12.6. Münztür, vollständig ohne Münzprüfer
![Dart-Automat-Muenztuer Dart-Automat-Muenztuer](https://www.darts1.de/ausruestung/Dart-Automat-Muenztuer.gif)
![Beschreibung-Muenztuer Beschreibung-Muenztuer](https://www.darts1.de/ausruestung/Beschreibung-Muenztuer.gif)

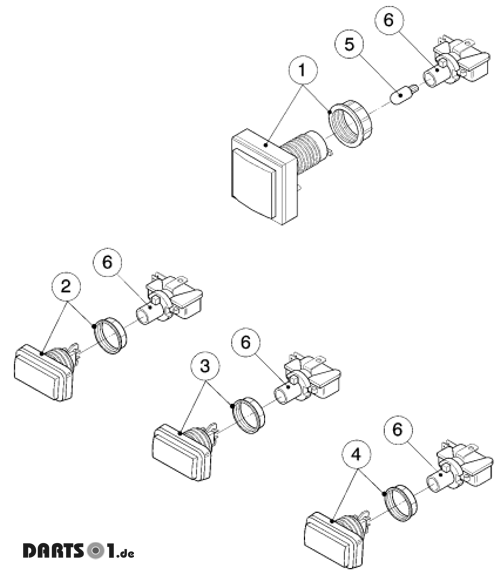

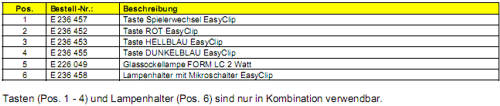

12.7. Tasten
![Dartautomat-Tasten Dartautomat-Tasten](https://www.darts1.de/ausruestung/Dartautomat-Tasten.gif)
![Beschreibung-Automaten-Tasten Beschreibung-Automaten-Tasten](https://www.darts1.de/ausruestung/Beschreibung-Automaten-Tasten.gif)

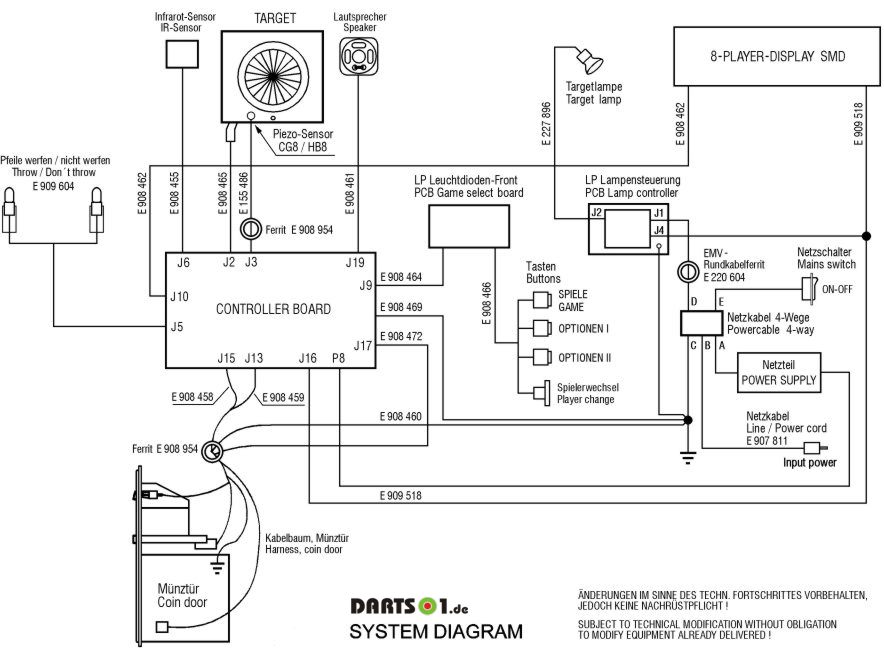

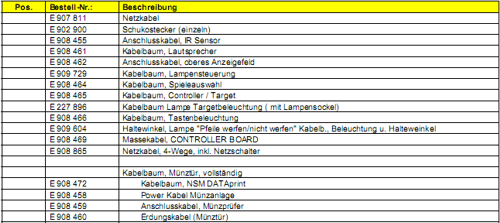

12.8. Systemverdrahtung
![System-Diagramm System-Diagramm](https://www.darts1.de/ausruestung/System-Diagramm.gif)
![Beschreibung-Systemdiagramm Beschreibung-Systemdiagramm](https://www.darts1.de/ausruestung/Beschreibung-Systemdiagramm.gif)
